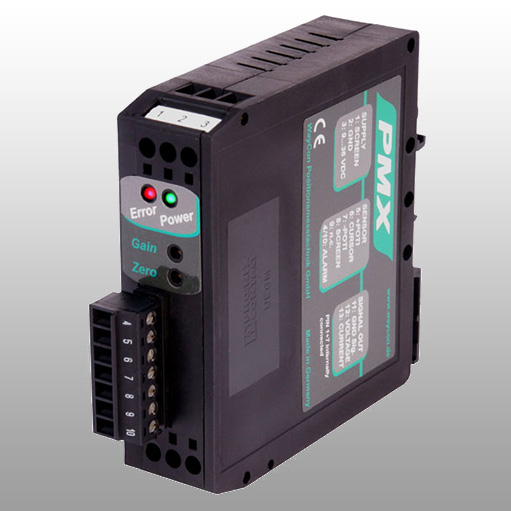

Преобразователь сигналов PMX-24

Преобразователь сигналов PMX-24 Преобразователь сигналов потенциометра
Вход: потенциометрический 1...20 кОм
Выход: 4...20 мА, 0...5 В, 0...10 В, ±5 В, ±10 В
Рабочая температура: от -40 до +85 °C
Степень защиты: IP30

Версия для печати

  • Описание
  • Спецификация
  • Документация
  • Применение
  • Опции и аксессуары
  • Заказать
Преобразователи сигналов применяются для преобразования сигнала потенциометра в другой пропорциональный сигнал. Есть стандартные значения сигналов, такие как 0…10 В или 4…20 мА, необходимые для подключения к управляющим устройствам. Преобразование сигналов и электрическая изоляция обеспечивает получение оптимального сигнала.
PMX-24 предоставляет различные выходы по току и по напряжению, напр. 4…20 мА, 0…10 В, 0…5 В, ±5 В, ±10 В, которые можно легко настроить с помощью DIP-переключателей (переключатели на плате). Выходной сигнал электрически изолирован и отличается низким остаточным шумом, полностью лишенным перепадов. Для борьбы с помехами питание потенциометра реализовано с высокоточным дифференциальным опорным напряжением ±5 В, следовательно возможно использование более длинных кабелей между потенциометром и преобразователем, и помехи от внешних частей системы минимизированы.
Выход  4...20 мА, 0...10 В, 0...5 В, ±10 В, ±5 В, настраиваемый через
 DIP-переключатели, элект. изолированный, 4-контакта
Вход  Потенциометр 1...20 кОм
Питание  9...36 В
Макс. ток питания  30 мА, макс. 44 мА (при использовании выход а по току)
Макс. нагрузка на токовый выход  < 300 Ом
Динамика  300 Гц (-3 дБ) активный 6-полюсный фильтр Бесселя
Шум  <1 мВ действующего напряжения
Защита от обратной полярности   да, бесконечная
Защита от короткого замыкания  да, непрерывная
Рабочая температура   -40 до +85 °C
Температурный коэффициент < 15°C  0,00032 %/K
Температурный коэффициент > 15°C  0,00005 %/K
Подключение  4-проводное


Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону+7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
