Щелевой датчик UBA

Щелевой датчик UBA Датчик контроля положения краев материала при протяжке
Зазор щелевого датчика: 30, 40, 60, 70 мм
Ширина зоны обнаружения края: 8 или 13 мм
Линейность: ±2% или ±4%
Выход: аналоговый сигнал 0...10 В как функция глубины вхождения края в датчик
Температура: 0...+60 °C

Версия для печати

  • Описание
  • Спецификация
  • Документация
  • Применение
  • Опции и аксессуары
  • Заказать
Датчик контроля положения краев материала при протяжке



Датчики UBA – это ультразвуковые проходные датчики с раздельными передатчиком и приемником. Они предназначены для обнаружения кромок в направляющих системах протяжки. В отличие от обычных барьеров они обеспечивают не просто сигнал да/нет, а измеряют степень перекрытия ультразвукового приемника и выдают соответствующий аналоговый сигнал. Если приемник полностью перекрыт, выходной сигнал 0 В, а если совсем не перекрыт, то 10 В. Ультразвуковой щелевой датчик значительно менее чувствителен к пыли и загрязнениям по сравнению с оптическими датчиками. Более того, могут обрабатываться прозрачные материалы, такие как пленки.
Технические спецификации - UBA

Тип датчика UBA-AT-30/60-24-CU UBA-AT-40/70-24-CU
Зазор щелевого датчика, мм 30/60 40/70
Ширина зоны обнаружения, мм около 8 около 13
Разрешение (шум), мм:
- при 20...80% покрытия
- при 0...100% покрытия

около 0,1
около 0,15
Линейность при покрытии 10...90 % тип., % ≤ 2 ≤ 4
Частота сбора данных, Гц 500 285
Выходной сигнал 0...10 В
Напряжение питания, В пост. тока 8...30
Потребляемый ток при питании 24 В, мА 35
 Рабочая температура  0 ... +60°C
Температура хранения   -10 ... +70°C
Степень защиты  IP67
Максимальная длина кабеля, м 20
 Материал корпуса  Анодированный алюминий черного цвета
Электрическое подключение Разъем М12, 4-х контактный
Вес, г 200/220 360/400

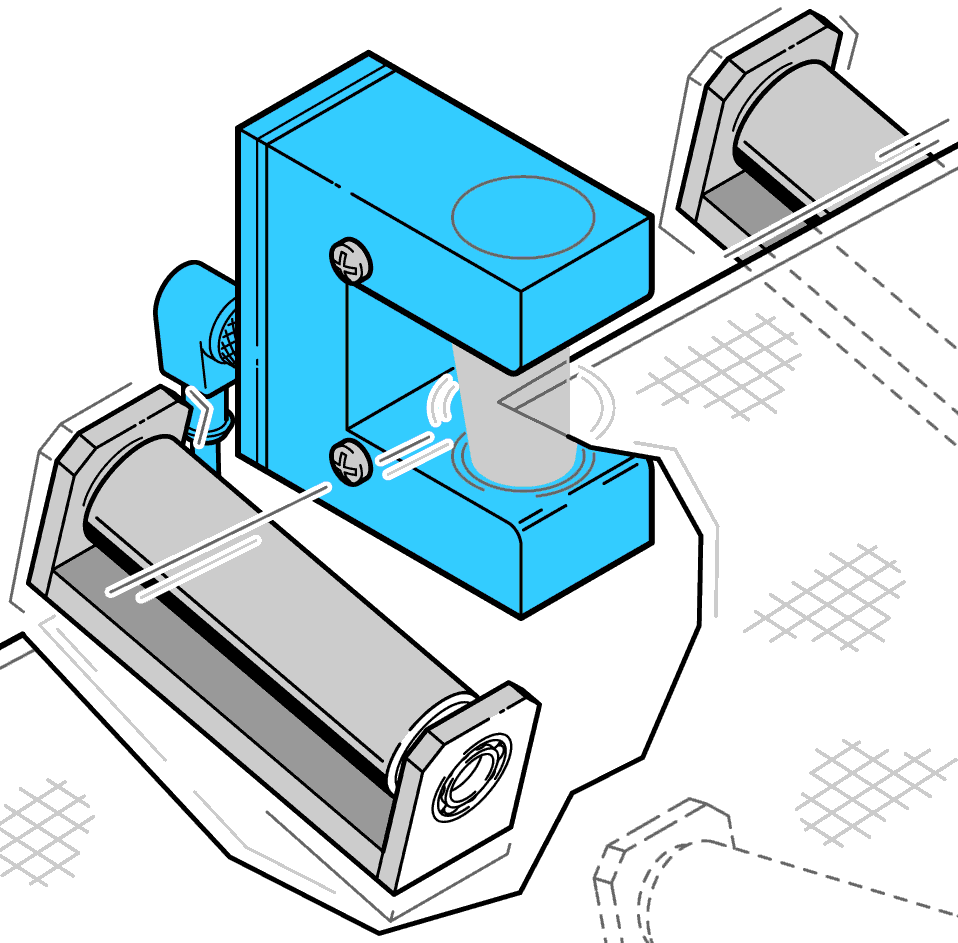

Датчики контроля кромок серии UBA в основном используются в:

  • Лентопротяжные системы
  • Оборудование намотки рулонов
  • Конвейеры
  • Податчики листовых материалов
  • Полиграфическое оборудование
  • Отрезные станки
Опции и аксессуары

Разъем с кабелем от 2 до 10 м
