Датчик наружного монтажа с плавающим или скользящим магнитом
Диапазоны: 50 - 4000 мм
Линейность: ±0,01%
Скорость перемещения: до 10 м/с
Выход: аналоговый, SSI, CANOpen
Степень защиты: IP67
Температура: -30...+75 °C
|
Версия для печати
- Описание
- Спецификация
- Документация
- Применение
- Опции и аксессуары
- Заказать
Датчик наружного монтажа с плавающим или скользящим магнитом
- Диапазоны измерений: от 50 до 4000 мм
- Измеряемые параметры: положение и скорость
- Максимальная скорость перемещения: 10 м/с
- Разрешение: 5 мкм/16 бит (2 мкм по запросу)
- Выходной сигнал: аналоговый (0...10 В или 4...20 мА, другие по запросу) или SSI, CANOpen
- Линейность: ±0,01% (мин. 0,06 мм)
- Скользящий или плавающий магнитный курсор
- Степень защиты IP67
- Рабочая температура: -30...+75 °C
Технические спецификации - MAB
| Модель |
MAB-A |
MAB-C |
MAB-S |
| Диапазоны |
50 - 75 - 100 - 130 - 150 - 175 - 200 - 225 -250 - 300 - 350-360 -400 - 450 -
500 - 550 - 600 -650 - 700 - 750 - 800-850 - 900-950 - 1000-1100-1200-1250-1300-1400-1500-1750-2000- 2250- 2500- 2750- 3000- 3250- 3500- 3750- 4000 |
| Измеряемые параметры |
положение/скорость |
положение/скорость |
положение |
| Диапазон измерений скорости, м/с |
мин.0...0,1: макс. 0...10 в зависимости от диапазона |
- |
| Погрешность измерений скорости, % |
<2 |
|
| Степень защиты |
IP67 |
| Скорость перемещения, м/с |
≤10 |
| Усилие перемещения, Н |
<1 |
| Максимальное ускорение, м/с2 |
≤100 |
| Линейность скользящего курсора, % |
±0,01 (мин. ±0,06 мм) |
±0,02 |
±0,01 (мин. ±0,06 мм) |
| Линейность плавающего курсора, % |
±0,02 на расстоянии 2-5 мм,
±0.04 на расстоянии 5-7 мм
|
±0,02 |
±0,02 |
| Разрешение |
5 мкм (2 мкм по запросу) |
16 бит (макс. шум 5 мВpp) |
16 бит (макс. шум 5 мВpp) |
| Повторяемость, мм |
<0,01 |
| Гистерезис |
<0,01 мм |
<±0,005 % ПШ |
| Время отсчета положения, мс |
0,5...3 |
1...4 |
1 |
| Рабочая температура, °C |
-30...+75 |
-30...+75 |
-30...+90 |
| Температура хранения, °C |
-40...+100 |
-40...+100 |
-40...+100 |
| Питание пост. тока, В |
24, ±20 % |
10...32 |
| Выходной сигнал |
0...10В, 4...20 мA |
CANopen DS 301 |
SSI: Binär, Gray, 24 бит, 25 бит |
| Электрическое подключение |
5-контактный разъем M12 |
5-контактный разъем M12 |
6-контактный разъем M16 |
| Материал корпуса |
анодированный алюминий, нейлон 66 G 25 |
Магнитострикционные датчики линейного перемещения серии MAB в основном используются в:
- Гидравлические цилиндры
- Пневматические цилиндры
- Станки различного назначения
- Механизмы линейного перемещения
- Испытательные стенды
Опции и аксессуары

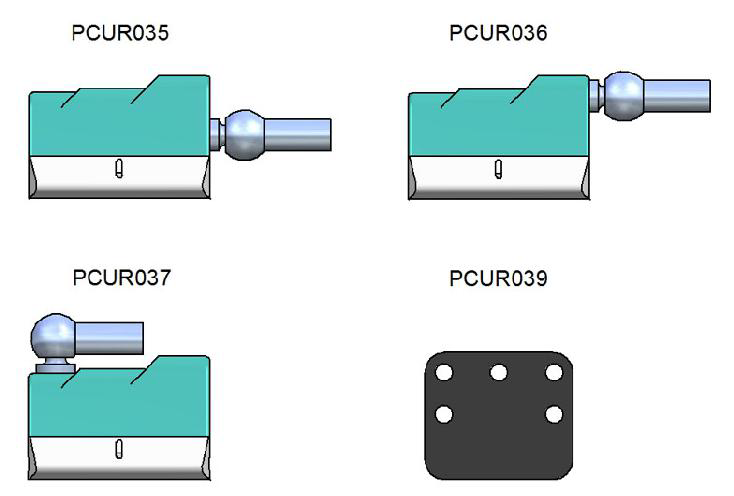

Плавающий и скользящий курсоры

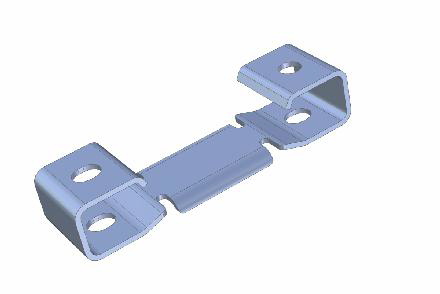

Скобы крепления
Разъемы и кабели
Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону +7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
|
