Датчик наружного монтажа с плавающим или скользящим магнитом
Диапазоны: 50 - 1500 мм
Линейность: ±0,04%
Скорость перемещения: до 10 м/с
Выход: аналоговый
Степень защиты: IP65
Температура: -20...+75 °C
|
Версия для печати
- Описание
- Спецификация
- Документация
- Применение
- Опции и аксессуары
- Заказать
Датчик наружного монтажа с плавающим или скользящим магнитом
- Диапазоны измерений: от 50 до 1500 мм
- Измеряемые параметры: положение
- Максимальная скорость перемещения: 10 м/с
- Разрешение: теоретически бесконечное (ограничено качеством питания)
- Выходной сигнал: аналоговый (0,1...10,1 В или 4...20 мА)
- Линейность: ±0,04% (мин. 0,06 мм)
- Скользящий или плавающий магнитный курсор
- Степень защиты IP65
- Рабочая температура: -20...+75 °C
Технические спецификации - MAP
Диапазоны |
50, 75, 100, 130, 150, 175, 200, 225, 250, 300, 350, 360, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1100, 1200, 1250, 1300, 1400, 1500 |
Измеряемые параметры |
положение |
Степень защиты |
IP65 |
Скорость перемещения, м/с |
≤10 |
Максимальное ускорение, м/с2 |
≤100 |
Линейность, % |
≤ ±0,04 (мин. ±0,09 мм) |
Разрешение |
теоретически неограниченное (ограничено качеством питания) |
Повторяемость, мм |
<0,01 (тип) |
Гистерезис, % |
≤ ±0,02 (тип.) |
Время отсчета положения, мс |
50...600: 1 / 650...900: 1,5 / 950...1300: 2 / 1400...1500: 3 |
Рабочая температура, °C |
-20...+75 |
Температура хранения, °C |
-40...+100 |
Питание пост. тока, В |
24, ±20 % |
Выходной сигнал |
0,1...10,1В, 4...20 мA |
Электрическое подключение |
5-контактный разъем M12
или 4-х контактный (клеммы) |
Материал корпуса |
анодированный алюминий, нейлон 66 G 25 |
Магнитострикционные датчики линейного перемещения серии MAP в основном используются в:
- Гидравлические цилиндры
- Пневматические цилиндры
- Станки различного назначения
- Механизмы линейного перемещения
- Испытательные стенды
Опции и аксессуары

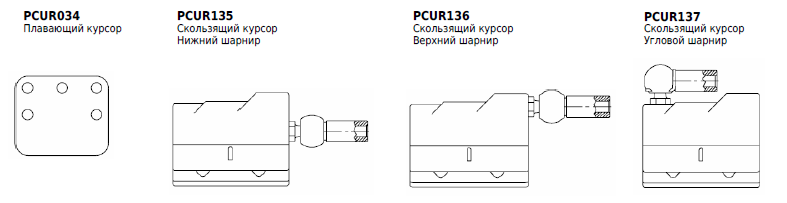

Плавающий и скользящий курсоры
Скобы крепления

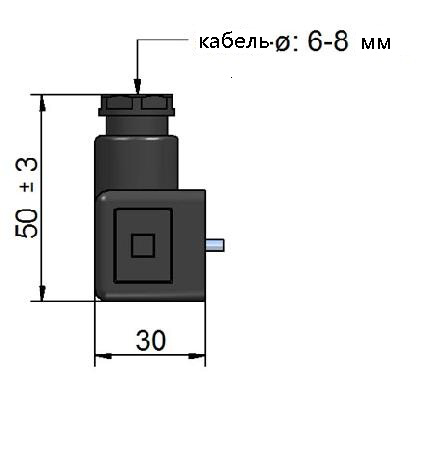

Разъемы и кабели
Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону +7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
|
