Компактный встраиваемый датчик
Диапазоны: 50 - 4000 мм
Линейность: ±0,02%
Скорость перемещения: до 10 м/с
Выход: аналоговый или старт/стоп
Степень защиты: IP67
Температура: -30...+75 °C
Рабочее давление: 350 бар
|
Версия для печати
- Описание
- Спецификация
- Документация
- Применение
- Опции и аксессуары
- Заказать
Компактный встраиваемый датчик
- Диапазоны измерений: от 50 до 400 мм
- Измеряемые параметры: положение
- Максимальная скорость перемещения: 10 м/с
- Разрешение: 10 мкм (ограничено шумом сигнала)
- Выходной сигнал: аналоговый (0,1...10,1 В, 0,1...5,1 В, 4...20 мА или RS422 старт/стоп)
- Линейность: ±0,02% (мин. 0,06 мм)
- Крепление датчика резьбовое или фланцевое с проточкой под винт фиксации
- Степень защиты IP67
- Рабочая температура: -30...+75 °C
- Рабочее давление: 350 бар
Технические спецификации - MSB
Диапазоны |
50/ 100/ 130/ 150/ 200/ 225/ 300/ 400/ 450/ 500/ 600/ 700/ 750/ 800/ 900
1000/ 1250/ 1500/ 1750/ 2000/ 2250/ 2500/ 2750/ 3000/ 3250/ 3500/ 3750/ 4000 |
Измеряемые параметры |
положение |
Степень защиты |
IP67 |
Скорость перемещения, м/с |
≤10 |
Максимальное ускорение, м/с2 |
≤100 |
Линейность, % |
≤ ±0,02 (мин. ±0,06 мм) |
Разрешение, мкм |
10 (ограничено шумом сигнала) |
Повторяемость, мм |
<0,01 |
Гистерезис, % |
≤ ±0,005 |
Время отсчета положения, мс |
1 для диапазона 50 ... 1000 мм / 1,5 для диапазона 1250 ... 2000 мм / 2 для диапазона ≥ 2000 мм |
Рабочая температура, °C |
-30...+90 (для диапазона ≤2500 мм и питания ≤24 В)
-30...+75 (для диапазонов> 2500 мм) |
Температура хранения, °C |
-40...+100 |
Питание пост. тока, В |
18...30 / 12 с выходным сигналом 0,1...5,1 В |
Выходной сигнал |
0,1...10,1 В / 0,1...5,1 В / 4...20 мA / цифровой выход RS422 старт/стоп |
Электрическое подключение |
5-контактный разъем M12
или 4-х контактный (клеммы) |
Материал корпуса |
высококачественная сталь AISI 316 |
Магнитострикционные датчики линейного перемещения серии MSB в основном используются в:

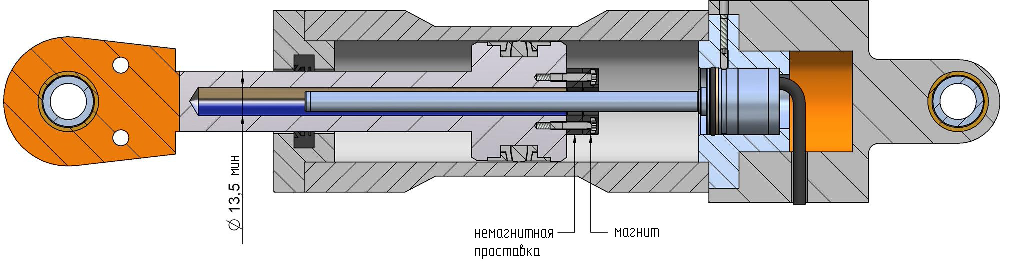

- Гидравлические цилиндры
- Пневматические цилиндры
- Станки различного назначения
- Механизмы линейного перемещения
- Испытательные стенды
Опции и аксессуары
Курсоры
Разъемы и кабели
Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону +7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
|
