Диапазоны: 0,05...10 мм
Нелинейность: ±0,2 %
Разрешение: 0,01%
Температура: -50...+200 °C
|
Версия для печати
- Описание
- Спецификация
- Документация
- Применение
- Опции и аксессуары
- Заказать
Емкостные датчики расстояния и перемещения
• Диапазоны измерений 0,05...10 мм
• Одно- или много- канальные блоки электроники
• Выходы: 0...10 В, ±10 В
• Нелинейность ±0,2 %
• Частотный диапазон (500 Гц или 6 кГц)
• Температура эксплуатации: -50...+200 °C
• Отсутствие влияния магнитных полей, радиации, низкое влияние температуры
• Измерение расстояния до неподвижных и вращающихся объектов
• Измерение дисбаланса и вибрации
• Бесконтактная проверка качества при автоматизации
• Возможность изготовления датчиков на заказ
Технические данные
| Тип |
K0005 |
K0020 |
K0050 |
K0100 |
K0200 |
K0300 |
K0500 |
K1000 |
| Диапазоны измерений, мм |
0...0,05 |
0...0,2 |
0...0,5 |
0...1 |
0...2 |
0...3 |
0...5 |
0...10 |
| Диаметр активной зоны, мм |
1,1 |
2,3 |
3,8 |
5,5 |
7,9 |
9,8 |
12,6 |
17,7 |
| Мин. диаметр объекта, мм |
3 |
6 |
7 |
9 |
17 |
27 |
37 |
57 |
| Вес, г |
1,7 |
2,5 |
5,7 |
7,1 |
61 |
95 |
120 |
230 |
| Разрешение* |
0,01 % |
| Нелинейность* |
±0,2 % |
| Выход |
0...10 В/ ±10 В |
| Диапазон температур датчика |
-50...200°C |
| Диапазон температур электроники |
-0...50°C (0...70°C) |
| Питание электроники |
115...230 В 50/60 Гц |
| Макс. потребление энергии* |
5...46 ВА |
| Материал корпуса датчика |
Нержавеющая сталь, возможно исполнение на заказ, например INVAR, титан |
| Кабель датчика |
1 или 3 м, диаметр 3 мм, возможно применение только оригинального кабеля |
| Степень защиты датчика |
До IP68 |
* Зависит от подключенной электроники |
• Динамические измерения в турбинах и моторах
• Смещение вала в подшипниках
• Вибрация ротора
• Плавность работы станков
• Измерение перемещений в подшипниках скольжения
• Вибрации в плоскости
• Измерение соосности валов
• Измерение модуля упругости и термического расширения
• Измерения расстояний при самых низких температурах
• Контроль датчиков
• Контроль толщины тонких металлических листов
• Контроль толщины пластиковых пленок в процессе производства
• Измерение толщины, конусности и прогиба кремниевых пластин при производстве полупроводников
• Контроль допусков деталей при массовом производстве |
Аксессуары
Кабели с прямым/угловым разъемами, длиной 1 или 3 м.
Одноканальная бюджетная электроника KL
Одноканальная электроника высокого класса К1

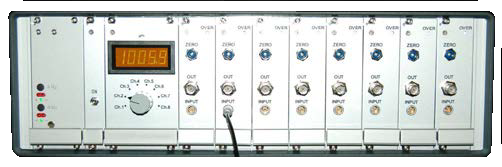

Электроника с расширением числа каналов KS

Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону +7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
|
