Диапазон измерений: ±10...±180º
Разрешение: от 0,001º
Питание: 9...36В
Степень защиты: IP67
Рабочая температура: -40...+85ºC
Выходной сигнал: RS485 MODBUS RTU
|
Версия для печати
- Описание
- Спецификация
- Документация
- Применение
- Опции и аксессуары
- Заказать
Двух/одно осевой высокоточный цифровой инклинометр
- Двухосевой или одноосевой инклинометр на выбор
- Измерительный диапазон :±10…±90/180° выбираемый
- Широкий диапазон напряжений питания: 9…36В
- Широкий рабочий температурный диапазон: -40…+85℃
- Разрешение: от 0,001°

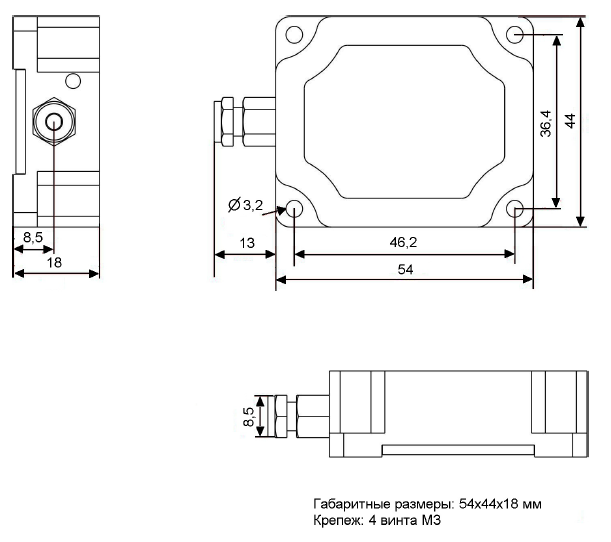

- Размеры: 54×44×18мм
- Степень защиты IP67
- Выходной сигнал RS485 MODBUS RTU
HCR726S - это малогабаритный высокоточный инклинометр для промышленного применения,
используется последовательный интерфейс RS485 с протоколом MODBUS RTU. В составе прибора
имеется 24 бит АЦП, использовано 5 алгоритмов фильтрации, прибор получает данные по двум углам
наклона относительно горизонтали. В основе датчика лежит чувствительный элемент по технологии MEMS,
обеспечивающий диапазон измерения углов наклона +/-90 градусов (до 180 градусов в одноосевом
исполнении), погрешность в полном диапазоне 0,01 градуса, возможны одноосное и двухосное исполнения.
Датчики предназначены для промышленного использования, обладают высокой надежностью, используется
стандартный протокол передачи данных. Датчики пригодны для использования в системах управления
наклоном солнечных панелей, измерения углов наклона зеркал, антенн, и решения других подобных задач.
Принцип действия
Содержит чувствительный элемент европейского производства, использующий принцип емкостного микро-маятника на основе земной гравитации, когда чувствительный элемент наклоняется, маятник сохраняет свое положение под действием сил гравитации, соответственно изменяется емкость конденсатора, электрический заряд усиливается, фильтруется и преобразуется в величину угла наклона.
Технические спецификации - HCR726S
|
Параметры
|
HCR726S-15
|
HCR726S-45
|
HCR726S-60 |
HCR726V-180 |
Единицы
|
|
Измерительный диапазон
|
±15
|
±45
|
±60
|
±180
|
°
|
|
Измерительные оси
|
X, Y
|
X, Y
|
X, Y
|
X
|
|
|
Разрешение
|
0,001
|
0,001
|
0,003
|
0,005
|
°
|
|
Абсолютная погрешность
|
0,008
|
0,01
|
0,01
|
0,01
|
°
|
|
Долговременный дрейф
|
0,02
|
0,02
|
0,02
|
0,02
|
°
|
|
Влияние температуры на ноль от -40 до 85оС
|
±0,0005 |
±0,0005
|
±0,0005
|
±0,0005
|
°/℃
|
|
Влияние температуры на чувствит. от -40 до 85оС
|
0,01 |
0,01
|
0,01
|
0,01
|
%/℃
|
|
Задержка после включения
|
0,5
|
0,5
|
0,5
|
0,5
|
с
|
|
Время отклика
|
0,02
|
0,02
|
0,02
|
0,02
|
с
|
|
Полоса пропускания
|
20 Гц
|
|
Выходной сигнал
|
RS485 MODBUS RTU
|
|
Электромагнитная совместимость
|
Согласно EN61000 и GBT17626
|
|
Средняя наработка на отказ
|
≥50000 часов / применений
|
|
Сопротивление изоляции
|
≥100 МОм
|
|
Ударостойкость
|
100g 11мс、 3 раза/ось (полусинус)
|
|
Вибростойкость
|
10g ср. квадр., 10...1000 Гц
|
|
Класс защиты
|
IP67
|
|
Кабели
|
Стандартный длиной 1 м, износостойкий, с широким температурным диапазоном. Экранированный кабель 4*0.2 мм2 разъем наружного применения.
|
|
Вес
|
120 г (без кабеля)
|
Инклинометры серии HCR726S в основном используются в задачах, где требуется сохранение высокой точности измерений в жестких промышленных условиях, а также:
- Настройка углового положения спутниковых антенн
- Разработка угломерных систем
- Радиолокационные мобильные платформы
- Угловая настройка пусковых установок
- Навигация при подземном бурении
- Мониторинг состояния железнодорожного полотна
- Нефтебуровое оборудование
- Геологический мониторинг
- Корабельная навигация
