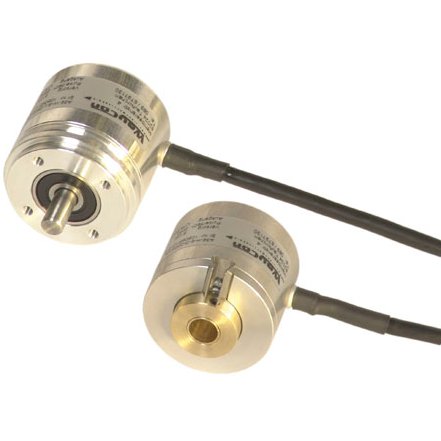

Инкрементальный датчик угла поворота
Инкрементальный выход: A/B/Z-импульсы, в.т.ч. инвертированные
Разрешение от 25 до 3600 имп/об
Степень защиты: IP64 или IP67
Модификации со сплошным, полым и сквозным валом
Макс. скорость вращения: 12000 об/мин
Температурный диапазон: до -20...+85 °C
|
Версия для печати
- Описание
- Спецификация
- Документация
- Применение
- Опции и аксессуары
- Заказать
• Инкрементальный выход A/B/Z-импульс, в т.ч. инвертированные
• Разрешение: 25/100/125/200/250/300/360/500/1000/1024/1250/1500/2000/2048/2500/ 3600 имп/об
• Диаметр корпуса 36 мм
• Степень защиты IP64, опционально IP67 для сплошного вала
• Частота выходных импульсов до 300 кГц
• Макс. скорость вращения 12000 об/мин
• Пусковой момент: <0,05 Нм
• Алюминиевый корпус
• Доступны версии на заказ
ТЕХНИЧЕСКИЕ ДАННЫЕ – СЕРИЯ B36
|
Сплошной вал |
Вал со сквозным отверстием /
Полый вал |
Диаметр вала |
6 мм |
6 / 6,35 / 8 мм (глубина=2×D для
полого вала) |
Макс. скорость вращения вала |
12000 об/мин |
12000 об/мин |
Нагрузка на вал |
40 Н радиальная, 20 Н осевая |
40 Н радиальная, 20 Н осевая |
Момент инерции ротора |
прибл. 0,2×10-6 кг·м2 |
прибл. 0,2×10-6 кг·м2 |
Пусковой момент ротора (20 °C) |
<0,05 Н·м |
<0,05 Н·м |
Материал вала |
Нержавеющая сталь |
Бронза |
Рабочая температура |
-20...+85 °C |
Степень защиты |
IP64 или IP67 (для IP67 макс. скорость вращения вала снижается на 50 %) |
IP64 |
Устойчивость к удару |
1000 м/с2; 6 мс |
Виброустойчивость |
100 м/с2; 55-2000 Гц |
Масса |
прибл. 80 г |
Материал корпуса |
Алюминий |
Доступное разрешение |
25 / 100 / 125 / 200/ 250 / 300 / 360 / 500 / 1000 / 1024 / 1500 /
2000 / 2048 / 2500 / 3600 отсчётов/об. (далее по запросу) |
- Управление двигателем (сервоприводом) - Этот способ применения энкодеров является наиболее распространенным. В этом случае датчик либо устанавливается непосредственно на двигатель, или используется измерительное колесо или цепь и передающие шестерни. Установка датчиков угла позволяет управлять скоростью и направлением хода привода.
- Контроль натяжения - Датчик устанавливается на натяжной ролик и благодаря измеренному углу поворота можно контролировать натяжение проволоки или полотна (например, конвейерной ленты).
- Лифтовое хозяйство - С помощью датчиков угла можно определить положение лифта и скорость его перемещения.
- Конвейерные ленты - Одна из распространенных областей применения угловых энкодеров. Датчики особенно эффективны как устройства обратной связи, когда положение и скорости многоэлементной системы транспортировки должны быть тщательно скоординированы.
- Робототехника - Датчики угла используются для высокоточного позиционирования манипуляторов, захватов и вращающихся элементов.
Аксессуары
Крепёжный набор эксцентриков - BX36 |
|
Энкодер может быть закреплён с помощью эксцентриков.
Набор включает 3 эксцентрика и 3 винта.
Необходимые отверстия: M2-винтовая резьба, глубина 5 мм, ø окружности центров отверстий под винты 42 мм
|
Муфта |
|
Мы предлагаем ряд фиксированных или съёмных (диск) муфт
(сильфонных муфт) для всех имеющихся диаметров валов.
Применяются при несимметричности, угловой несоосности, осевом люфте вала, в качестве переходника для различных диаметров валов или в качестве муфты с промежуточным диском для разъединения или разборки.
|
Цифровой измеритель расстояния и скорости - PAX |
|
Воспользуйтесь дисплеем PAX для отображения пройденного расстояния или скорости (датчик числа оборотов) датчика
положения. Он предоставляет передачу измеренных данных в компьютер с помощью интерфейса. Сравнивающее
устройство позволяет оценить по схеме „хорошо-плохо“ (функция предела значений).
Входа: инкрементный/аналоговый, 2 независимых счётчика, 1 датчик числа оборотов
Аналоговый выход: (0)4...20 мA, 0...10 В (встраиваемая карта)
Последовательный интерфейс: RS485, RS232, DeviceNet (встраиваемая карта)
Степень защиты (передняя панель): IP65
Количество разрядов: 6 цифр
Напряжение питания: 11...36 В постоянного тока или 85...250 В переменного тока
Для получения подробной инфрмации см. данные по индикаторам серии PAX.
|
Опции
Удлинённый кабель для кабельного выхода |
Стандартная длина кабеля для датчиков с кабельным выходом составлет 1,5 м. Кабель может быть заказан любой необходимой длины. Укажите длину кабеля при заказе.
|
Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону +7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
|
|
|
|
