Диапазон измерений:
инкрементный выход: 1500мм
абсолютный выход: на заказ от 150 до 1500мм
Погрешность: ±0,05% (при диапазоне 1500 мм)
Инкрементный выход: TTL, Push-Pull уровень
Абсолютный выход: RS-485
Степень защиты: IP65

Версия для печати

Описание
Спецификация
Документация
Применение
Опции и аксессуары
Заказать

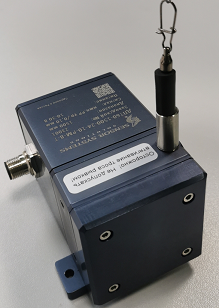

Компания АО "Сенсор Системс" является производителем высококачественных

вытяжных тросовых датчиков положения, используемых в промышленности. Благодаря

малым габаритным размерам, минимальному времени сборки и возможности исполнения на

заказ, технология датчиков серии ДПТ60 является экономически эффективным и гибким

решением для обширного диапазона промышленного применения. Динамика вытяжных

тросовых датчиков допускает высокую скорость движения и ускорения до измеряемого

объекта. Прочная конструкция и высокое качество изготовления допускают применение в

неблагоприятных промышленных условиях окружающей среды. Доступны различные варианты

монтажа на заказ.

Принцип действия датчика:

Постоянное усилие пружины наматывает измерительный трос в один слой на

малоинерционный барабан, так что линейное перемещение троса превращается во

вращательное. Чувствительный элемент (энкодер) обеспечивает необходимый выходной

сигнал.

СЕРИЯ ДПТ60

Диапазон измерений:	1500 мм	На заказ от 150 до 1500 мм
Выход	Цифровой инкрементный A, A/, B, B/-импульс, 90° задержка по фазе, Z, Z/ период 150 мм	Абсолютный RS-485 (проприетарный протокол)
Напряжение питания	5В (TTL), 10-30В (Push-Pull)	10-26В
Чувствительный элемент	Инкрементный оптический энкодер	Абсолютный оптический энкодер
Подключение	Разъём М12 8 контактов или встроенный кабель
Степень защиты	IP65
Рабочая температура	-20ºС...+85ºС	-20ºС...+75ºС
Габаритные размеры (без разъема/кабеля)	96 х 80 х 137 мм
Вес	до 700 г
Корпус	Алюминиевый, анодированный

Технические данные – инкрементный выход
Диапазон измерений [мм]	1500
Нелинейность [% от диапазона]	±0,05
Номинальное разрешение [мм]	0,03	0,05	0,10

Технические данные – абсолютный выход

Диапазон измерений [мм]

На заказ от 150 до 1500 мм

Нелинейность [% от диапазона]

±0,05 (при диапазоне 1500 мм)

Разрешение [мм]

~0,037 мм (150 мм/4096 импульсов)

Техническое описание

Применение вытяжных тросовых датчиков положения

• Подъёмные столы и платформы

• Подвеска автомобиля

• Позиционирование вилочного захвата автопогрузчиков

• Системы контроля уровня

• Портальные рамы и портальные краны

• Медицинская техника

• Подъёмная и спасательная техника

• Позиционирование по осям X и Y

• Пневматические цилиндры

• Гидравлические цилиндры и разрезные пресса

• Машины литья под давлением

• Крэш-тесты

• Статические испытания планера самолёта

• Деформация кузова/шасси автомобиля

• Робототехника

• Управление недвижимостью

• Линейные направляющие

• Смещение трубопровода

Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону+7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
