Главная / Датчики и сенсоры / Датчики линейных перемещений / Вихретоковые датчики

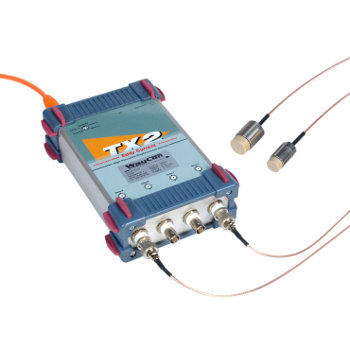

Датчики серии TX

Датчики серии TX Диапазоны: 0,5...10 мм
Нелинейность: ±0,15 %
Высокочастотные измерения
Температура: -35...+185 °C

Версия для печати

  • Описание
  • Спецификация
  • Документация
  • Применение
  • Опции и аксессуары
  • Заказать
Вихретоковые датчики расстояния и перемещения

• Диапазоны измерений 0,5...10 мм
• Одно- или 2-х канальные блоки электроники
• Выходы: 10 В, 5 В, ±5 В, (0)4...20 мА, шина CAN
• Нелинейность ±0,15 % полной шкалы
• Высокочастотные измерения (124 кГц)
• Температура эксплуатации: -35...+185 °C
• Отсутствие воздействия на неметаллические среды в измерительном окружении (например, вода, масла, загрязнения, синтетика)
• Измерение расстояния до неподвижных и вращающихся объектов
• Измерение дисбаланса и вибрации
• Бесконтактная проверка качества при автоматизации
Технические данные

 Тип  T05  T2  T3  T4  T5  T10
 Диапазоны измерений  0...0,5 мм  0...2 мм  0...3 мм  0...4 мм  0...5 мм  0...10 мм
 Диаметр корпуса  ø 5 мм  ø 8 мм  ø 12 мм  ø 14 мм  ø 18 мм  ø 30 мм
 Разрешение* 10 Гц: 0,007 %, 1 кГц: 0,018 %, 35 кГц: 0,1 %
 Нелинейность ±0,15 %
 Фильтр частоты сопряжения 10 Гц / 100 Гц / 1 кГц / 10 кГц / 35 кГц (-3 дБ)
 Динамика Скорость выхода 124 кГц (1-канал), 70 кГц (2-канала)
 Выход 0...10 В / 0...5 В / ±5 В / 0...20 мА / 4...20 мА
 Диапазон температур датчика -60...185°C
 Диапазон температур электроники -40...50°C
 Питание 9...36 В постоянного тока, широкий вход
 Макс. потребление энергии 190 мА (24 В), 300 мА (12 В), 390 мА (9 В)
 Защита от короткого замыкания Да
 Защита от обратной полярности Да
 Материал корпуса датчика Нержавеющая сталь 1.4305, измерительная головка ПЭЭК (полиэфирэфиркетон)
 Кабель датчика ПТФЭ-коаксиальный, длина 3 или 6 м и на заказ
 Класс защиты датчика IP67/IP68
 Класс защиты электроники IP40
• Осевое и радиальное перемещение волны
• Дисбаланс, вибрация и удар
• Измерение округлости, овальности
• Изгиб и деформация
• Измерение зазора в подшипнике и обнаружение
эрозии подшипника
• Измерение расслоения смазки в системе подачи
смазки под давлением
• Обнаружение боковых поверхностей зуба
• Обнаружение кулачков и хода кулачка
• Обнаружение щелей и измерение глубины щелей
• Зазоры пресса
• Формирование каретки, проверка формы
• Измерение толщины фольг и непроводящих сред
Аксессуары

Питающий кабель с ответным разъёмом M12 Байонетный кабель для выходного сигнала (IEC
61010)
K4P2M-S-M12
K4P5M-S-M12
K4P10M-S-M12

K4P2M-SW-M12
K4P5M-SW-M12
K4P10M-SW-M12

2 м, прямой разъём
5 м, прямой разъём
10 м, прямой разъём

2 м, угловой разъём
5 м, угловой разъём
10 м, угловой разъём


XLAM-446/SC (сверхгибкий, длина 1,6 м)
Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону+7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
