Диапазон измерений: ±1...±90º
Разрешение: 0,01º
Выходной сигнал: цифровой см. спецификации
Питание: 9...36В
Степень защиты: IP67
Рабочая температура: -40...+85ºC
Частота опроса до 100 Гц
|
Версия для печати
- Описание
- Спецификация
- Документация
- Применение
- Опции и аксессуары
- Заказать
Цифровой инклинометр с переменным направлением измерительной оси
- Измерение наклона в любом направлении в горизонтали 360°
- Измерительный диапазон :±1…±90° выбираемый
- Широкий диапазон напряжений питания: 9…36В
- Широкий рабочий температурный диапазон: -40…+85℃
- Разрешение: 0,01°
- Размеры: 90×40×26мм
- Степень защиты IP67
- Выходной сигнал цифровой
- Кабельный выход
SCR116Z –это высокоточный высокоэффективный инклинометр, выпущенный компанией RION для задач измерения угла наклона относительно оси Z в промышленности, когда невозможно предсказать, в каком направлении X или Y произойдет наклон. Это означает, что объект может наклоняться в любом направлении в горизонтали 360°, в таких условиях применение одноосного или двухосного инклинометра не дает необходимой точности измерений, а инклинометр оси Z может решить такую задачу, объединяя данные по осям X и Y, что дает угол наклона по оси Z. SCR116Z имеет встроенный 16-бит АЦП и 5 алгоритмов фильтра , выходной интерфейс выбираемый RS485, RS232, RS422, TTL, PWM. Благодаря встроенному высокоточному цифровому датчику температуры компании ADI происходит коррекция температурного дрейфа показаний, что обеспечивает высокую повторяемость в условиях низких и высоких температур. Частотный диапазон датчика стандартно 18 Гц, более широкую полосу пропускания можно получить по запросу. Датчики предназначены для использования в самых разных жестких промышленных условиях.

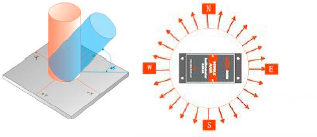

Схема измерений
Технические спецификации - SCR116Z
Параметры
|
SCR116Z-10 |
SCR116Z-30
|
SCR116Z-60 |
SCR116Z-90 |
Единицы
|
Измерительный диапазон
|
±10 |
±30
|
±60
|
±90
|
°
|
Измерительные оси
|
Z |
Z
|
Z
|
Z
|
|
Разрешение
|
0,01 |
0,01
|
0,01
|
0,01
|
°
|
Абсолютная погрешность
|
0,02 |
0,05
|
0,08
|
0,1
|
°
|
Долговременный дрейф
|
0,05 |
0,05
|
0,05
|
0,05
|
|
Влияние температуры на ноль в диапазоне -40~85°
|
±0,006 |
±0,006
|
±0,006
|
±0,006
|
°/℃
|
Влияние температуры на чувствит. в диап. -40~85°
|
≤100 |
≤100
|
≤100
|
≤100
|
ppm/℃
|
Задержка после включения
|
0,5
|
0,5
|
0,5
|
0,5
|
с
|
Время отклика
|
0,05
|
0,05
|
0,05
|
0,05
|
с
|
Частота опроса
|
5 Гц, 15 Гц, 35 Гц, 50 Гц, 100 Гц настраиваемая
|
Выходной сигнал
|
RS232, RS485, RS422, TTL, PWM, CAN, MODBUS выбираемый
|
Электромагнитная совместимость
|
Согласно EN61000 и GBT17626
|
Средняя наработка на отказ
|
≥50000 часов / применений
|
Сопротивление изоляции
|
≥100 МОм
|
Ударостойкость
|
100g@11мс、 по изм. оси (полусинус)
|
Вибростойкость
|
10g ср. квадр., 10...1000 Гц
|
Класс защиты
|
IP67
|
Кабели
|
Стандартный длиной 1 м, износостойкий, с широким температурным диапазоном. Экранированный кабель 4*0.4 мм2.
|
Вес
|
120 г (без кабеля)
|
Приведены данные для выбранных диапазонов, для других диапазонов руководствоваться данными соседних диапазонов.
Цифровой инклинометр SCR116Z в основном используется в задачах, когда невозможно предсказать, в каком направлении X или Y произойдет наклон. Это означает, что объект может наклоняться в любом направлении в горизонтали 360°, в таких условиях применение одноосного или двухосного инклинометра не дает необходимой точности измерений, а инклинометр оси Z может решить такую задачу, объединяя данные по осям X и Y, что дает угол наклона по оси Z., а также:
- Наклон спутниковых антенн
- Контроль угла механических устройств
- Радиолокационные мобильные платформы
- Контроль угла наклона пусковых установок
- Измерение изгиба шлангов
- Мобильный контроль железнодорожного полотна
- Нефтебуровое оборудование
- Навигация при подземном бурении
- Угловое положение пирса
Опции и аксессуары
Разъем Connect2
Щитовой индикатор DAM1000
- Способен визуализировать результаты измерений от всей линейки продукции RION
- Питание постоянным током 9...36В
- Размеры корпуса:185 х 126 х 45 мм
- Кабельный выход
- Максимальная длина кабеля: RS232=50 м; RS485=500 м
- Опционально встроенный аккумулятор
- Рабочая температура: -25…+80℃
Портативный индикатор SMI800
- Способен визуализировать результаты измерений от всей линейки продукции RION
- Питание постоянным током 12 В
- Опционально встроенный аккумулятор
- Рабочая температура -25…+80℃
- Кабельный выход
- Максимальная длина кабеля: RS232=50 м; RS485=500 м
- Размеры корпуса: 90 х 60 х 26 мм
Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону +7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
|
