Диапазон измерений: 0-6...42,5м
Погрешность: ±0,1% ... ±0,02%
Аналоговый выход: 0-10 В, 4-20 мА
Цифровой выход: RS422, SSI, CAN
Класс защиты: IP65, IP67 (опция)
Рабочая температура: -20ºС...+85ºС
Опционально температура: от -40ºС
|
Версия для печати 6-8 м
Версия для печати 10-42,5 м
- Описание
- Спецификация
- Документация
- Применение
- Опции и аксессуары
- Заказать
Компания WayCon Positionsmesstechnik GmbH является производителем высококачественных
вытяжных тросовых датчиков положения, используемых в промышленности. Благодаря
малым габаритным размерам, минимальному времени сборки и возможности исполнения на
заказ, технология датчиков серии RX является экономически эффективным и гибким
решением для обширного диапазона промышленного применения. Динамика вытяжных
тросовых датчиков допускает высокую скорость движения и ускорения до измеряемого
объекта. Прочная конструкция и высокое качество изготовления допускают применение в
неблагоприятных промышленных условиях окружающей среды. Доступны специальные
инструменты с возможностью установки энкодера на месте, также как различные версии
крепежа на заказ.
Принцип действия датчика:
Постоянное подпружиненное усилие, наматывает точно замеряющий трос, в один слой на
сверхлёгкую шпилевую лебёдку троса, так что его линейное движение превращается во
вращательное. Чувствительный элемент (энкодер) обеспечивает необходимый выходной
сигнал.

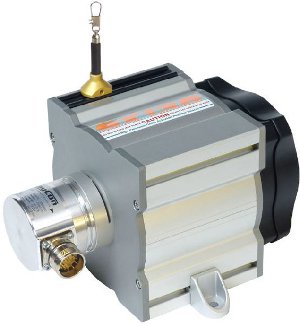

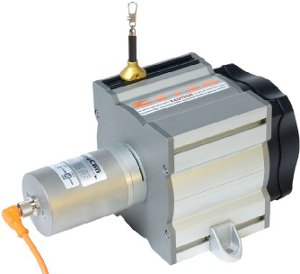

СЕРИЯ RX135
| |
 |
 |
| выход |
Аналоговый
Потенциометр/ 0...10 В/ 4...20 мА |
Цифровой/цифровой-абсолютный/ шина системы
A/B-импульс, 90° задержка по фазе |
| Чувствительный элемент |
Композиционный переменный резистор |
Инкрементный энкодер / оптический диск |
| Подключение |
Разъём M12 или кабельный выход 2 м |
Разъём или кабельный выход 2 м |
| Степень защиты |
IP65, опционно IP67 |
| Влажность |
Максимум 90 % относительной влажности, без образования конденсата |
| Вес |
От 1,7 до 5 кг в зависимости от диапазона |
| Корпус |
Алюминиевый, анодированный, чехол пружины PA6 |
| Технические данные – аналоговый выход |
| Диапазон измерений [м] * |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
35 |
40 |
42,5 |
| Нелинейность [%] |
0,1 |
0,1 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
| Опционная нелинейность [%] |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
| Технические данные – цифровой выход |
| Диапазон измерений [м] * |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
35 |
40 |
42,5 |
| Нелинейность [%] |
0,05, независимо от диапазона измерений |
| Опционная нелинейность [%] |
0,02, независимо от диапазона измерений |
| Доступное разрешение, диапазоны до 8 м [импульсов/мм] |
0,28 |
1,4 |
2,8 |
5,6 |
14 |
| Доступное разрешение, диапазон 10-42,5 м [импульсов/мм] |
0,3 |
1,5 |
3 |
6 |
15 |
| Z-импульс-расстояние, диапазон 8 м [мм] |
357,14 |
| Z-импульс-расстояние, диапазон 10-42,5 м [мм] |
333,33 |
* другие диапазоны измерений по запросу
Применение длинноходовых вытяжных тросовых датчиков положения
• Подъёмные столы и платформы
• Позиционирование вилочного захвата автопогрузчиков
• Системы контроля уровня
• Портальные рамы и портальные краны
• Подъёмная и спасательная техника
• Гидравлические цилиндры
• Управление недвижимостью
• Линейные направляющие
• Позиционирование по осям X и Y
• Смещение трубопровода
Аксессуары
Кабель с ответным прямым или угловым разъёмом М12 - K4P
(для аналогового выхода потенциометр/10V/420A) |
 |
Кабель с прямым разъёмом:
K4P2M-S-M12 2 м
K4P5M-S-M12 5 м
K4P10M-S-M12 10 м |
Кабель с угловым разъёмом:
K4P2M-SW-M12 2 м
K4P5M-SW-M12 5 м
K4P10M-SW-M12 10 м |
| Ответный прямой или угловой разъём М12 для аналогового выхода (подключаемая часть разъёма) |
 |
Прямой разъём: D4-G-M12-S
Угловой разъём: D4-W-M12-S
Степень защиты: IP67
Диаметр кабеля: ø 3...6,5 мм
Диапазон температур: -25...+90 °C
Сечение провода: макс. 0,75 мм²
Вид подключения: зажимные контакты с хорошей химической стойкостью и маслостойкостью
|
| Ответный разъём M23 для цифрового выхода и SSI - CON012-S |
 |
M23, прямой, розеточная часть соединителя, 12-ти контактный по часовой стрелке (соответствует вилке - части разъёма с контактами против часовой стрелки)
Металлический корпус
|
| Отклоняющий блок - UR2 |
 |
Используя отклоняющий блок, трос можно сматывать,
например, при измерении в местах с ограниченным
доступом или для защиты датчика от тяги троса под
углом. Можно использовать несколько блоков.
Материал: анодированный алюминий, POM
Крепление: с помощью 2 винтов с шестигранным
отверстием в головке или 2 винтов с потайной головкой
M6, возможность вертикальной или горизонтальной
установки.
Шариковые подшипники со специальной
низкотемпературной смазкой и RS-уплотнением.
Диапазон температур: -40...+80 °C.
|
| Удлинитель троса - SV |
 |
При соединении может потребоваться большее измеряемое расстояние от датчика до объекта. В этом случае можно применить удлинитель троса. Фиксатор троса (карабин) не должен проходить через отклоняющий блок.
Укажите необходимую длину при заказе.
(пример: удлинитель троса 250 мм = SV-250)
|
| Магнитное крепление - MGG1 |
 |
Воспользуйтесь магнитным креплением для быстрого крепления троса к металлическим объектам без затраты
времени на подсоединение. Обрезиненное покрытие обеспечивает мягкий контакт (например, на лакированных
поверхностях) и предотвращает от скольжения из-за вибрации.
Магнит состоит из неодимового сердечника для повышенной силы сцепления в 260 Н. Крюк позволяет легко зацепиться за фиксатор троса (карабин с защитой от скручивания).
|
| Цифровой измеритель расстояния и скорости - PAX |
 |
Воспользуйтесь дисплеем PAX для отображения пройденного расстояния или скорости (датчик числа оборотов) датчика
положения. Он предоставляет передачу измеренных данных в компьютер с помощью интерфейса. Сравнивающее
устройство позволяет оценить по схеме „хорошо-плохо“ (функция предела значений).
Входа: инкрементный/аналоговый, 2 независимых счётчика, 1 датчик числа оборотов
Аналоговый выход: (0)4...20 мA, 0...10 В (встраиваемая карта)
Последовательный интерфейс: RS485, RS232, DeviceNet (встраиваемая карта)
Степень защиты (передняя панель): IP65
Количество разрядов: 6 цифр
Напряжение питания: 11...36 В постоянного тока или 85...250 В переменного тока
Для получения подробной информации см. данные по индикаторам серии PAX.
|
Опции
| SSB8 / SSB10 / IP67 / CO / ICP |
SSB8 (до 8 м) / SSB10 (от 10 до 42,5 м): Все подшипники сделаны из нержавеющей стали. Эта опция подходит для применения во влажных или умеренно-коррозионных условиях окружающей среды.
IP67: Используйте опцию IP67, если датчик полностью погружается в воду (временно). Как и в опции SSB8, установлены подшипники из нержавеющей стали. Имейте ввиду, что при использовании данной опции могут возникнуть небольшие задержки в передаче сигнала в связи с специальной изоляции. Максимальное ускорение уменьшается на 60% от указанного значения.
CO: Используя особую технологию все компоненты корпуса и внутреннего механизма покрыты HARTCOAT® Это покрытие является твёрдоанодированным
оксидированием, которое защищает датчик от коррозии в агрессивной среде (например в морской воде) с твёрдым, похожим на керамику слоем.
ICP: Эта опция сочетает в себе CO ( покрытие HARTCOAT®) и IP67 (класс защиты IP67). В добавок к этому, улучшена защита от коррозии, благодаря
использованию специальных компонентов.
Эта опция включает в себя SSB8. |
| IN |
 |
Аналоговый сигнал датчика возрастает при извлечении троса (стандарт). Опция IN инвертирует сигнал, т. е.
сигнал датчика уменьшается при извлечении троса.
|
| L05 / L02 |
|
Улучшенная линейность до 0,05 % диапазона измерений. Разрешение, повторяемость и чувствительность остаются неизменными.
Улучшенная линейность до 0,02 % диапазона измерений. Разрешение, повторяемость и чувствительность остаются неизменными. Данная опция
доступна только для инкрементных датчиков.
|
| IP67 |
|
Воспользуйтесь опцией IP67, если датчик полностью погружен в воду (временно). Заметьте, что данной опции сопутствует небольшой гистерезис
выходного сигнала из-за специального уплотнения. Максимальное ускорение снижается до 60 % заданной величины.
|
| M4 крепление троса |
 |
Опционное крепление троса с помощью резьбового винта M4, длиной 22 мм. Подходит для крепления через отверстия или отверстия с резьбой M4.
|
Вы можете получить подробную консультацию специалиста и заказать оборудование, позвонив нам по телефону +7/495/649-63-70, либо направить заявку по электронной почте.
При запросе просим указывать код заказа и контактную информацию.
|
